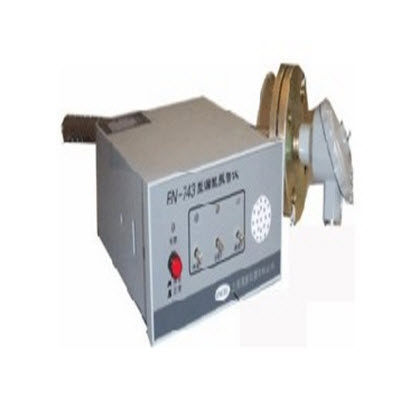

EN-743型漏(断)酸报警仪用于硫酸厂冷却器的漏酸报警。同时也可用于封闭酸洗净化流程中上塔酸的断酸报警本仪器采用电导工作原理。电路采用互补复合管做相敏放大器。当仪器用于漏酸检测时,电极置于冷却水中。若未漏酸,则电极电阻较大,桥路两端电位差与电源电压反向,互补管因反向偏置而截止。当漏酸时,电极电阻下降,桥路两端电位差与电源电压同相,复合管处于正向偏置而饱和,仪器发出报警信号。当仪器用于断酸检测时,电极置于净化酸上酸管中,当上酸正常时,电极电阻较小,桥路两端电位差与电源电压反相,复合管处于反向偏置而截止;当断酸时,电极电阻增大,桥路两端电位差与电源电压同相,复合管处于正向偏置而饱和,仪器发出报警信号。
主要特点:
采用电导工作原理
灵敏度高,使用周期长,电极无明显极化
可同时对三个点进行漏酸监控
电源:220V±10%AC频率50Hz±5%
控制器外形尺寸:160×80×155mm
控制器开孔尺寸:152×76 mm
