一、仪器结构：

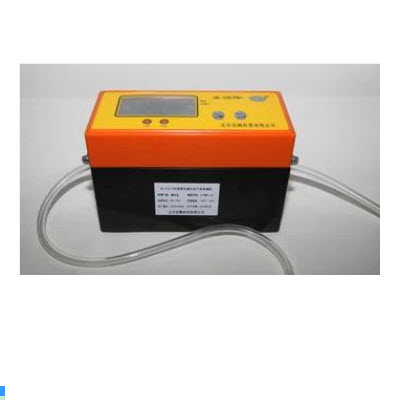

QT04-HL-200型磷化氢气体检测报警仪采用了具有国际一流水平的电化学传感器，内部电路采用单片机设计，贴片化封装，液晶显示，声、光、振动报警，锂电池供电并另配原装panasonic电池。该报警仪具有寿命长、稳定性好、抗干扰能力强、体积小、重量轻、携带方便等优点。同时具有数字显示、声光振动报警、电源欠压报警功能。可以连续检测周围环境中磷化氢气体浓度，一旦磷化氢浓度达到报警预设值，就会发出声、光、振动报警。
报警仪是袖珍式设计，它具有功耗低、省电、小巧灵活、反应灵敏、故障率低、数字清晰、快速准确、交叉反映小等特点。
二、工作原理：
报警仪的主要部件传感器，应用了定电压电解法原理，其构造是在电解池内安置了三个电极，即工作电极，对电极和参比电极，并施加一定极化电压，用薄膜同外部隔开，被测磷化氢气体透过此膜到达工作电极，发生氧化还原反应，此时传感器将有一输出电流，此电流与被测磷化氢气体浓度成正比关系，这个电流信号经放大后，送**模数转换器，将模拟量转换成数字量，然后通过液晶显示器，将数字量显示出来。
三、技术性能指标:
1. 检测范围：0~20~200×10-6
2. 检测误差：±5％FS
3. *小示值：0.1 ×10-6
4. 响应时间：≤30s
5. 出厂报警设定值：0.3×10-6
6. 报警方式：蜂鸣器断续声响，红色发光二极管闪亮，振动棒起振
7. 电源电压： DC3V(锂电池/并另配原装panasonic电池)
8. 电源低电压报警：液晶显示屏显示电池容量，当电池欠压时液晶显示屏右上角的电池符号闪烁，证明电池容量不足，提醒用户及时更换电池。
9. 连续工作时间：不小于半年（无报警状态下）；
10．使用环境条件：温度：0℃～40℃
湿度：≤95RH
大气压力：(86～106)kPa
11．防爆等级：Ex iaⅡCT3 Gb
防爆证号：CE11.2080
12．外形尺寸：87mm×64mm×40mm（长×宽×高）
13．重量：≤125g
