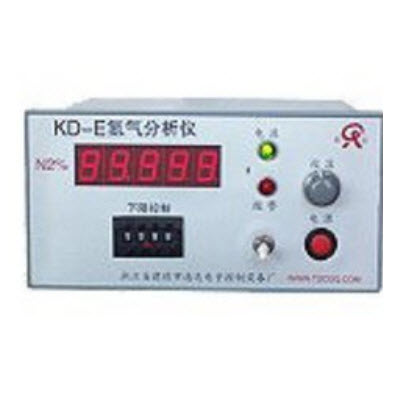

本仪器是采用测氧原理,当氧气传感器把气体中的氧浓度转换成电信号,经减法器计算从而倒算出氮气的含量.并直接显示被测气体中的氮气百分比含量。仪表采用先进的中大规模集成电路及位5位L E D(99.999%)高亮度数字显示器制造，仪表具备数码拨盘设定下限控制. 方便快捷.当被监控系统的氮含量低于设定值时,控制触点启动.并有声/光同时报警.仪表还有4-20MA同步信号输出.并有自动稳零等功能，仪器能直接显示十万分之一读数.(99.999%)响应快,精度高、稳定.可靠、操作简便等特点。本仪器可利用空气的氮气的含量79.0%定标，操作方便，并设有量程自动转换电路，当氮气浓度大于90.3%时，这时仪器量程自动转换，读数为90..300%.
本仪表KD型设有数码拨盘单下限控制设定电路，设定范围都是91.00%～99.999%，
1. LB-KD当氮气浓度低于下限设定值时，报警指示灯亮，报警声响.报警输出开关启动.
本仪器适用于变压吸附制氮机，空分设备，以及氮氧混合气中的氮气浓度分析.监测.控制。
一、工作原理：
仪器由氧电极、放大器、比较器、减法器,报警器等部分组成。氧电极：为极谱法隔膜式，采用铂金为阴极，银氯化银为阳极，以聚四氟乙稀为渗透隔离膜，气样中氧可透过薄膜到达阴极，在650mV的极化电压下发生如下反应。
阴极：O2+H2O+4e→40H—
阳极：Ag++C1-→AgC1↓+e
反映可迅速达到平衡，同时产生一个极限扩散电流，此电流的大小正比于气样中的氧分压。此电流通过放大器放大，通过减法器由显示屏直接显示出被测气中的氮气含量，同时输出4-20电流.供外接记录仪或微机作数据记录，可使测量资料存档。另外信号经拨盘数码开关控制.，当被测气体中的氮气含量超过设定值时，仪器发出声,光报警.同时启动相应的控制继电器动作,以带动各类控制设备
二、应用范围：广泛用于化肥、石油化工、空分以及生物发酵等工业生产过程中氮气含量的检测 .空分制氮、化工流程氮气纯度自动分析，磁性材料等高温烧结炉的保护性气体中氮含量分析；电子行业、玻璃、建材行业等工业生产过程中氮气纯度的在线检测。
三、技术指标：
1.测量范围：70～99.999%
2.精度：98～99.999±0.03％N2 ；
3.*小检测量： 0.001％
4.响应时间： 10秒(90响应20℃时)
5.环境温度： 0～40℃；
6.环境湿度： ≤85%RH。；
7.电源：220V±10％；
8.稳 定 性：48小时内漂移小于±O.3％
9控制点容量：A C220 V1 A
10.外形尺寸：160×160×80mm(长×宽×高)(开孔尺寸150×75)
11.重 量： 1.2Kg；
12.电极寿命：；存放寿12月以上(主要是电解液干涸)
13.控制精度：0.01；
14.记录输出：4～20mA
15.功耗: ≤5 W
