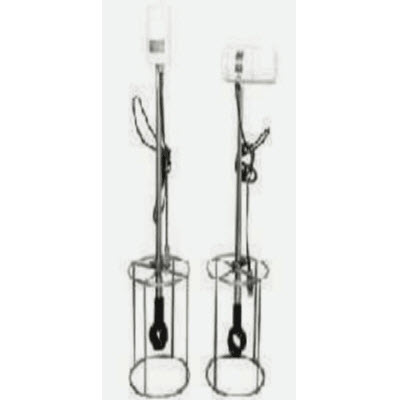

电导率仪 型号：HAD-D08
一、HAD-D08电导率仪原理
我单位录井生产所需的电导率仪需安装在井场泥浆池旁，探头需浸入泥浆里测量。该仪器采用两个磁环线圈组成圆负极线圈，圆负极线圈在同一轴线上，外壳采用耐高温、耐酸碱、耐磨损的绝缘材料封装而成。仪器探头浸在钻井液中，在圆极线圈中通过 20KHZ 的交流信号，在呈现闭合状态钻井液中产生感生电流。通过钻井液中的感生电流，再感应到传感器的负极线圈，负极线圈接收信号的大小与钻井液的导电能力（即电导率）大小成正比。仪器内部有一体化的温度传感器（热敏电阻），用于监视钻井液的温度，对被测温度下钻井液的电导率进行温度校正，补偿到该钻井液 25℃时的电导率值。电导率变送器对传感器信号进行整形、放大处理、输出与电导率对应的 4～20mA 的标准直流电流信号。
