一、系统组成及用途

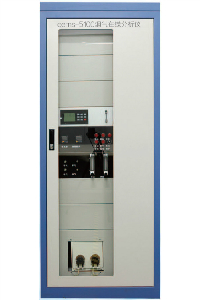

CEMS-5100系列烟气排放连续监测系统适用于各种锅炉连续废气排放量的监测，例如火力发电厂。CEMS-5100由下几部分组成：SERVOPRO 4900烟气分析仪，LSS2004粉尘仪，VPT511BF-A温度压力流速监测仪，HMS545湿度监测仪，样气采样系统，样气预处理系统，反吹系统，数据采集与控制系统。同时采用远程传输技术，实现系统的远程监控、远程诊断、远程维护。
二、技术指标
类别 | 项目 | 指标 |
气态污染物 | O2 | 测量范围 | 0~25% |
测量精度 | <0.05% |
零点漂移 | <0.05% |
量程漂移 | <0.05%/7d |
线性误差 | <0.05% |
响应时间 | 15S |
SO2 | 测量范围 | 0~200ppm |
测量精度 | 2ppm |
零点漂移 | 4ppm |
量程漂移 | 2%读数 |
线性误差 | 2ppm |
响应时间 | 30S |
NO | 测量范围 | 0~500ppm |
测量精度 | 2ppm |
零点漂移 | 2ppm |
量程漂移 | 2%读数 |
线性误差 | 2ppm |
响应时间 | 30S |
粉尘 | 颗粒物 | 测量范围 | 0~200mg/m3 |
示值误差 | ±2%F.S. |
零点漂移 | ±2%F.S./1d |
量程漂移 | ±2%F.S./1d |
响应时间 | ≤10S |
烟道直径 | 1.8m |
烟气参数 | 流速 | 测量范围 | 0~40m/s |
测量精度 | ±5% |
响应时间 | ≤20S |
压力 | 测量范围 | -2500pa~2500pa |
测量精度 | ≤±1% |
响应时间 | ≤10S |
温度 | 测量范围 | 0~300℃ |
测量精度 | ≤±1% |
响应时间 | ≤10S |
湿度 | 测量范围 | 0~40vol% |
测量精度 | ±2% |
响应时间 | ≤30S |
数据采集与处理 | 工控机 | RS485接口 | / |
RS232接口 | 6路 |
系统软件 | CEMS-5100 |
操作系统 | WINDOWS XP |
以太网接口 | 1路 |
输出 | 4~20mA模拟量输出 | 8路 |
机柜温度 | (5~40℃) |
电源 | 220V AC/50HZ 1.5KW
|
