一、 风速仪用途概述：
测量范围 | 0~70m/S或根据用户要求定做 |
测量精度 | ± 0.2 m/S |
分辨率 | 0.1米/秒 |
启动风速 | < 0.5米/秒 |
显示数据 | 风速和风力等级可通过按键切换显示 |
输入信号 | RS485 |
电 源 | DC12V~DC36V供电 或根据用户要求定做 |
报警设定 | 2级报警任意设定 |
数据传输 | 传感器和显示仪表之间采用无线传输 |
其他事项 | 带摆锤，可自动调整水平位置,摆动范围160度 |
FC-1W无线风速控制仪是建筑机械（起重机、履带吊、门吊、塔吊等）用于测量风速的装置。 用它可以实现设备风速指示数字化及自动化，是相关设备不可缺少的风速检测设备。
FC-1W无线风速控制仪是由智能测控仪表、风速传感器、无线发射、无线接收和几部分组成。智能测控仪表采用单片机及相应的外围电路模块组成，显示部分采用双窗口高亮数码管显示。本风速检测传感器采用海洋军用的高精度测量风速传感器， 它与传统产品相比，具有精度高、量程宽、输入线电阻高、观测方便、稳定可靠等优点。
2）功能
本产品融电子技术、微电脑技术为一体。其主要功能如下：
a、 能够自动检测风速信号并输入仪表进行微机处理；显示风速和风力等级（可通过按键切换显示）
b、 安装在固定位置可以自由转动仍然保持与地面垂直，可自由平衡在±800，有阻尼功能。
c、 仪表能自动报警预先设定的参数。如：预设风速报警值
3）特点
a、 主板核心采用自主开发 MS51单片机主板及其配套的标准I/O板卡，外加相应的信号调理模块，对数据采集及输出控制可灵活变更，可靠性进一步提高；
b、 低功耗，数字电路全部采用 CMOS芯片；
c、 有断电记忆功能，可以长期连续工作；
d、 有很强的抗电磁干扰功能；
e、 安装调试全部键盘操作，给用户更改起重机工况后调整带来极大方便；
f、 仪表背板接线端子方便、清楚；
g、 具有声音报警功能；
二、风速仪系统构成
FC-1W无线风速控制仪由风速传感器、无线接收、无线发射、主机等附属装置构成。
1、测风传感器
风速传感器的风杯由高耐候性、高强度、防腐蚀和防水金属制造，传感器壳体使用铝镁合金成形，内部电路均经过喷涂三防漆处理，整个传感器具有很好的耐恶劣环境的适应性。
风速传感器输出为频率信号、4~20mA电流信号、0~5V或1~5V电压信号。
2、主机
风速仪主机由信号处理电路、单片机电路、数码管显示器、报警控制电路组成， 机箱采用 ABS工程塑料壳体，箱内配有高可靠供电电源，具有极可靠的抗电磁干扰能力，高低电压保护能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。
3、自动报警电路
当风速超过预警风速时，会声音自动报警，提示工作人员注意。
三、现场安装调试及使用
1、安装说明:

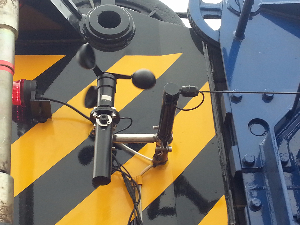

测风传感器的安装：
a、 风速传感器应安装在相距 500-600mm水平面距地面或船甲板高度的支架上。
b、安装尺寸如下：
2、使用说明：
在正常工作时：窗口风速显示当前实时的风速；按风速和风力键切换后显示的是风力等级；
在设置运行时：窗口显示的是风速报警值
设置报警：正常使用时，按设置键不放再按增加键就可以改变风速的报警值，设定完后自动回到测试显示界面。
附表：
等 级 | 风速（米/秒） | 陆 面 地 面 物象征 |
0 | 0.0~0.2 | 静，烟直上 |
1 | 0.3～1.5 | 烟能表示风向，但风向标不能转动 |
2 | 1.6～3.3 | 人面感觉有风，树叶微动，风向标能转动 |
3 | 3.4～5.4 | 树叶及树枝摇动不息，旌旗展开 |
4 | 5.5～7.9 | 能吹起地面灰尘和纸张，树的小枝摇动 |
5 | 8.0～10.7 | 有叶的小树摇摆，内陆的水面有小波 |
6 | 10.8～13.8 | 大树枝摇动，电线呼呼有声，举伞困难 |
7 | 13.9～17.1 | 全树摇动大树枝弯下来，迎风步行感到费劲 |
8 | 17.2～20.7 | 可以折毁小树枝，人迎风前行感觉阻力很大 |
9 | 20.8～24.4 | 烟囱及屋顶受到损坏，小屋易遭到破坏 |
10 | 24.5～28.4 | 可把树木刮倒或建筑物损坏较重 |
11 | 28.5～32.6 | 陆上少见，见时**有重大毁损 |
12 | 32.7～36.9 | 很少见，其摧毁力较大
|
