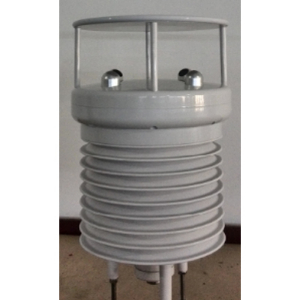

一、产品简介
超声波一体化传感器是一款全数字化检测，高精度传感器，是由超声波风速风向传感器、高精度数字温度、湿度、气压集成，可准确、快速检测出风速、风向、大气温度、大气湿度及大气压力，内置信号处理单元能根据用户需求输出相应信号，高强度结构设计可在恶劣气候环境中准确检测，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。
二、技术参数
要 素 | 测量范围 | 分辨率 | 准确度 | 单位 |
大气温度 | -50--100 | 0.1 | ±0.5 | ℃ |
大气湿度 | 0--100 | 1 | ±5 | %RH |
风 速 | 0--70 | 0.1 | ±0.2 | m/s |
大气压力 | 10--1100 | 0.1 | ±0.3 | hpa |
以下为选配 |
二氧化碳 | 0--2000 | 1 | ±(40+2%F·S) | ppm |
粉 尘 | 0--1.4mg/m3 | 1μg | 0.3% | mg/m |
三、结构尺寸及安装
如上图所示，安装传感器时，要保证超声波风速风向传感器的指北箭头与地理北方保持一致。
四、接线方法
（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站
上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：
红色：+12V 黄色：485+ 蓝色：485- 黑色：GND
五、注意事项：
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、使用时不要随意改动产品出厂时已焊接好的元器件或导线；
4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。
6、检测输出时，显示仪表示值为0或不在量程以内。检查超声波风速风向是否有外物遮挡，可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固；若不是上述原因，请与厂家联系。
