一、仪器功能：

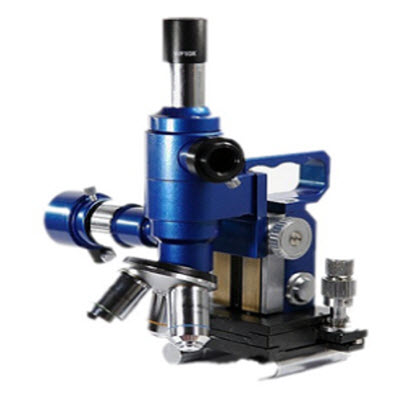

BX-800系列便携式现场金相显微镜是主要适用于现场多种大型工件的金相检查，失效分析的显微镜。它不用 切割取样，直接在工件上打磨、抛光，从而保证工件的完整性。显微镜底座带有强磁力吸座，可直接吸附在工件上观察其金相组织结构从而进行现场金相检验。现场 金相显微镜主要应用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验，也可应用于石油化工、铁路、造船、电厂、电站、设备安装、大型模具的安 全检测，质量监督和理化试验室等行业，仪器还被广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
二、仪器特点：
配套齐全，集现场样本制备、显微观察及显微数码照相于一体，使用简便、快速。可进行机械、电解、化学等方法的样本制备。
显微镜采用大视场目镜和平场消色差物镜，亮度可调，有微调机构，焦点稳定，成象清晰。有聚光镜卤素灯光源，视场均匀平坦。
显微镜底座配有可通断磁的高磁性二线型底脚，能稳固吸附在工件上，可适应各种直径管道及平面，视场可在X-Y平面调节。
配有连接金相显微镜的显微摄影镜头、照相机，可直接在现场照相。
三、技术参数
1、目镜
类 型 目镜
放大倍数 10X/12.5X
视场(mm) ф20/ф16
2、物镜
类 型 平场消色差物镜
放大倍数 10X/20X/40X
数值孔径NA 0.25/0.45/0.60
工作距离（mm） 8.9/7.8/3.2
3.光学总放大倍数：100×-500×
4.转 换 器：三孔转换器，水平照相输出口
5.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头
6.电磁底座：吸力25N/cm2，并配置磁力开关
7.照明电源：非球面聚光镜，充电电池：6V/20W 充电一次可连续工作2小时
8.包 装 箱：475×280×160mm(铝合金)，仪器重量：1公斤
