一、仪器介绍

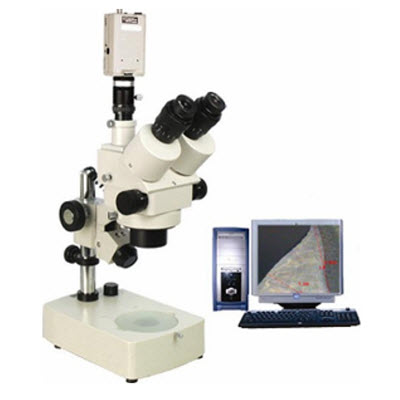

熔深显微镜ZOOM-600E在观察物体时能产生正立的三维空间影像。该仪器具有立体感较强、成像较清晰和宽阔、工作距离长、视场范围大以及放大倍数大等特点，是焊接熔深检测的专用标准显微镜。 近几年来，随着冶金、机械、石化、电力、原子能、航天等现代化技术的高速发展，对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现。因此，对焊接熔深的有效检测成为检验焊接效果的重要手段。上海比目仪器研发的熔深立体显微镜采用国外的先进技术，特别适合汽车和航天行业零部件制造领域对焊接严格的要求，可以对各种焊接接头如对接、角接、搭接和T型接等产生的熔深进行拍照、编辑、测量、保存、打印。
二、技术规格
显微镜部分
1.摄像目镜：直接连接CCD、图像导入计算机；
2.物镜变倍范围：0.7--4.5X
3.变倍比：6.5：1
4.双目瞳距调节范围：55--75mm
5.圆形载物台直径：95mm
6.移动工作距离：250mm
7.照明系统：上下卤素灯照明
8.总放大倍数：7—400X (以17寸显示器，2X倍的大物镜为例)
测量部分：
此软件系统功能强大能测量所有图片上的几何尺寸如点、线、圆、弧以及各元素的相互关系，测量的数据可以自动标注在图片上，并能显示比例尺，可导入Excel 文档进行统计、编辑，也可将图片和数据一起保存。
1.软件测量精度：0.001mm
2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
5.图形预置：点、线、矩形、圆、椭圆、圆弧。
6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印
