一、仪器用途：

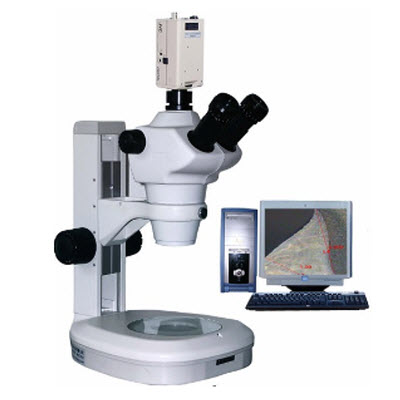

ZOOM-700E型熔深测量显微镜摄像器采用日本进口的镜片组，立体感强，成像清晰和宽阔，高对比度等特点，又具有长工作距离，并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。用于高精确检测、高精度尺寸测量、目标位置定位等机器视觉系统中。 熔深测量显微镜针对现有的行业标准（HB5282-1984 结构钢和不锈钢电阻点焊和缝焊质量检验，HB5276-1984铝合金电阻点焊和缝焊质量检验）的焊接质量检测的系统,即焊接熔深测量立体显微镜.主要针对: 航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，**检测，质量监督，理化试验室等行业的焊接熔深质量检测。
二、技术规格
显微镜部分:
1.目镜:10X,视场φ22mm
2.物镜连续变倍变倍范围 0.8X-5X
3.目镜视场范围: φ57.2-φ13.3mm
4.工作距离:180mm
5.双瞳距调节范围 55-75mm
6.移动工作距离： 95mm
7.总放大倍数： 7—360X（以17寸显示器，2X倍的大物镜为例）
8.光源：上下卤素灯亮度可调；另配高素质反射LED环形灯寿命达到2.5万小时
测量部分:
此软件系统功能强大:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关系），测量的数据可以自动地标注在图片上,并能显示比例尺，并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。
1.软件测量精度:0.001mm
2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
5.图形预置：点、线、矩形、圆、椭圆、圆弧。
6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印
