产品简介：

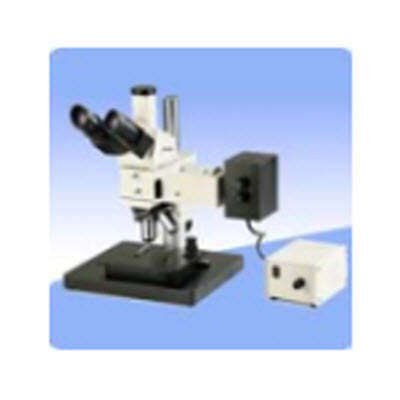

三目金相显微镜56XA采用优良的无限远光学系统设计，可实现偏光观察、暗场观察等功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，适用于不同厚度工件表面的组织结构与几何形态进行显微观察，主要用于精密零件，集成电路，包装材料等产品检测。总放大倍数：40-800X 性能特点： 1、采用当今*为先进的无限远光路设计。 2、立柱高度可调，尤其适合不同厚度大工件检测。 3、无限远长工作距离平场物镜和大视野平场目镜，视场大且清晰。 4、落射光源采用翻盖式6V30W卤素灯箱，内置式可切换偏光观察装置，起偏器可360°旋转。 5、三目镜筒可自由切换目视观察与显微摄影，摄影时可**通光，适合低照度显微图像拍摄
产品详情：
|
一、显微镜技术参数： 序号名称技术参数1目镜大视野 WF10X(视场数Φ22mm)2无限远平场消色差物镜ICM-100（配明场物镜） PL L5X/0.12 工作距离：26.1 mmPL L10X/0.25 工作距离：20.2 mmPL L20X/0.40 工作距离：8.80 mmPL L50X/0.70 工作距离：3.68 mmPL L80X/0.80（弹簧） 工作距离：1.25 mm 3目镜筒三目镜30?倾斜, 可**通光摄影。4落射照明系统ICM-1006V30W卤素灯，亮度可调内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器5调焦机构粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:1μm。6转换器五孔(内向式滚珠内定位)7工作台底座外形尺寸：300mmX240mm机械式载物台外形尺寸：185mmX140mm，移动范围：横向35mm，纵向:30mm二、选购件技术参数： 序号名称技术参数1摄像头 ①日本JVC摄像头+图像采集卡具有单张、定时、连续采集图像，连接多媒体，打印输出等功能②数字摄像头130万、200万、320万、500万像素 具有单张、定时、连续采集图像，显示比例尺，测量等功能，可以连接多媒体、打印、EMAIL等多种方式输出。③数码相机+基本测量管理软件1500万像素佳能单反相机，具有实时采集图像，图像融合，显示比例尺，测量等功能，可以连接多媒体，打印，EMAIL等多种方式输出2图像分析软件①专业定量金相分析软件UV-MA包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。②矿相分析软件UV-K通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。③金相分析软件UV-ME界面清晰、操作简单、基本功能齐全，价格合理，同时又可为根据用户的需求免费加装十项符合**GB和行业JB/YB标准的金相分析项目。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。④基本测量管理软件UV可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。3摄像接口 摄像头接口：1X、0.5X数码相机接口：1X、2.5X/4X4平场目镜测微目镜：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形5物镜平场消色差物镜：60X6标尺物镜测微尺0.01mm目镜测微尺：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形7其他装置暗场装置 |
| 产品成套性 |
1、产品的成套性： 序号名称主要技术参数单位数量1显微镜主机 台12三目镜筒 只13无限远平场消色差 物镜4×、10×、20×、40×、80×只各14目镜10×对15移动工作台 只16落射照明装置 套17偏光装置 套18卤素灯6V/30W 19电源线 根110产品说明书 本111产品出厂合格证 份112产品装箱单 份113产品维修档案卡 份1 |
