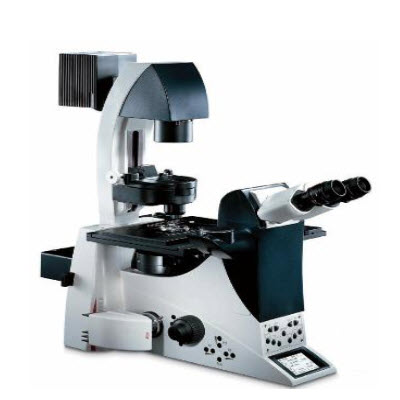

研究级倒置显微镜 DMi4000/DMi6000 B

编辑日期：2026-04-14

Leica DMI4000B

Leica DMI6000B

智能型显微镜

数字时代显微镜的代表

清晰成像尽在指尖

新型的用户需求及丰富的研发经验帮助我们开发出新一代智能型产品。使用徕卡新型显微镜不仅能帮助您取得*佳的图像质量，而且能让您真正体会到“**工作”的含义。显微镜的使用从来没有这么方便过，智能成像－只需按动一个按钮智能化显微镜一定会让您爱不释手。有了它，拍摄出色的图像再容易不过了。借助其反差、照明、稳定和高分辨率系统，只需按动一个按钮，DMI保证让您获得清晰亮丽的图像。

经体验和创新－创建高清晰图像的艺术体验一下徕卡显微系统的新型荧光技术吧，无论是亮度、景深或清晰度，只要您想得到，它就办得到。超快的滤光转轮，荧光强度调节更加体现了徕卡的创新精神。

系统化设计超越元件的简单组合徕卡的产品就像团队中的成员，它们精密配合，相互加强。从显微镜和数码CCD，直**应用广泛的软件解决方案，徕卡公司的产品线完善丰富。请用我们的产品系列组成您理想的系统吧－所有组件的配合能达到天衣无缝的效果。

功能**但又不失个性

前卫的研究离不开性能超前的显微镜。这正是我们为之努力的结果。徕卡显微镜及所有配件组合能满足您*高端的需求。

**的DMI产品系列

DMI显微镜能够给您提供所有应用所需功能。从价格的角度，又可提供全自动，编码式半自动和全手动不同组合。DMI3000是为不需要荧光的用户开发的。如果您经常进行显微操作，并且对人性化操作有极高的要求，DMI3000将会令您欣喜若狂。

DMI系列显微镜

DMI 系列显微镜带给您*先进的数字化智能功能，无论是全自动配置还是编码的半自动配置，您都会**到轻松，高清晰的工作乐趣。

DMI 系列可以配置明场、相衬、暗场、DIC (微分干涉) 和偏光的观察方法及徕卡特有的IMC (霍夫曼) 浮雕相衬。徕卡是发明荧光滤块的公司，荧光技术一直是徕卡的强项。新的DMI 显微镜更以电动化荧光轴，荧光光强可调节，零荧光淬灭等技术使您的工作更上一个台阶。

电动侧光路出路及人性化可调节观察筒都属于DMI显微镜的标准配置。

Leica研究级倒置显微镜DMI4000 B

DMI4000 B带有手动聚焦和智能编码型物镜转换。它具有广泛的功能及升级可能。可帮您完成具有挑战性的研究任务。例如，您随时可以添加荧光轴、附加侧面摄像机端口和电动放大倍率转换器，而不**在购买仪器时就作出决定。

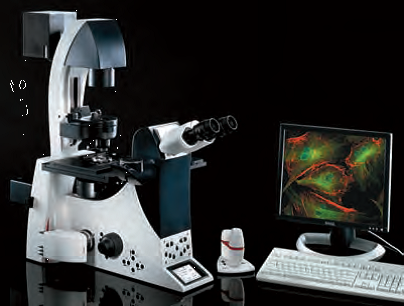

Leica研究级倒置显微镜DMI6000 B

**倒置显微镜包括电动聚焦装置和电动物镜旋转盘，您可从个人电脑上**控制仪器、直**微调DIC棱镜，从而领略全自动仪器的优越性。DMI6000 B与DMI4000B的附件是通用的。

智能成像－只需按动一个按钮

恰到好处的照明

换不同倍数的物镜，就需要调整亮度和光阑。您**要做多少次这样的工作？现在，这种麻烦的操作已经成为历史！Leica DMI 显微镜的照明管理系统将为您可靠地处理这项工作。在改变放大倍率或观察方法时，它会自动将亮度、光圈和视场光阑设置为*佳值。如果您在设置方面有特殊要求呢？这时只需对设置略作调整，显微镜就会立即自动采用这些设置。

色温恒定，白平衡

内置在电动透射光臂中的恒定色温控制(CCIC)将色彩温度平稳地维持在3200 K。图像偏红的现象已不复再现，即使在低电压的情况下也不**担心。

*少的操作实验，*多的功能

Leica FIM (自动荧光照明强度管理系统) 可以对荧光强度进行5 档调节－ 并记住每个荧光滤块的设置。

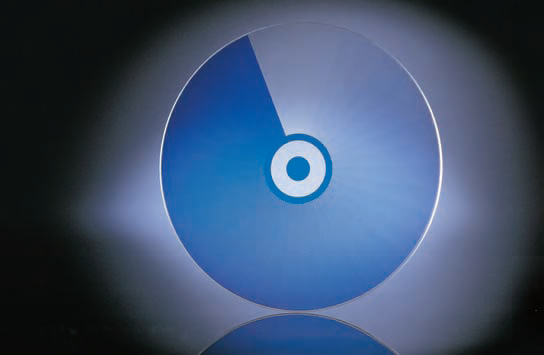

恒定色温控制

电动透射光轴内装有自动CCIC模块。蓝色无级滤片的玻璃圆盘。在电压的驱动下进行旋转，它可保证3200K的恒定透射光色温。

照明管理系统

用于自动光阑和光强设定的徕卡照明管理系统位于仪器的左侧。只需按动一个按钮就可实现透射光和荧光轴之间的转换。每次改变都被自动存储，并显示在显示器上。

自动荧光光强管理系统(FIM)

FIM 系统可以改变激发光强。按5 个固定的级别进行调节：**、55%、30%、17% 和10%。

智能成像－只需按动一个按钮

观察方法转换－好似变魔术一般

煞费苦心调节显微镜的时代结束了。对于Leica DMI显微镜来说，只要按动“PH”按钮，显微镜就会自动设置相衬所需的部件，并呈现出*佳的相衬图像。微分干涉更加奇妙：按一下按钮，起偏、检偏镜和正确的棱镜对就会自动转到光束路径中。改变观察方法如此简单：无论是透射光还是荧光，只要按一下按钮就行。

坚如磐石

显微镜主机由金属制成。金属的热胀冷缩是一个不可违背的物理法则。虽然我们不能改变物理法则，但可以保证它不影响您的工作。长期的测量可能会花费数小时甚**数天，重点是让所选的焦平面在实验结束时仍保持在原位置。金属支架的延展会对此产生不利影响。Leica DMI6000 B配有温度漂移补偿装置－稳定性管理系统－可将Z轴上的漂移降***低。

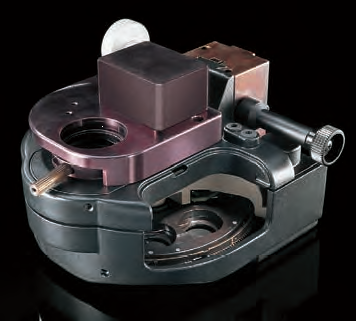

新一代聚光镜

DMI系列可以使用新一代智能式手动或电动聚光器。

这一聚光镜系列开创了支持1.25倍**100倍倒置式显微镜之先河。另一个新特性就是聚光器和照明臂之间的插头，使聚光器的更换易如反掌。还有Koehler照明锁，在它的帮助下，用户能存储*佳的Koehler设置。

聚光镜中都带有孔径光阑，用于对*佳照明管理系统进行支持。所有这些聚光器特性使聚光器的转盘容量增大了七倍，聚光器因而能适用于各种对比度方法。

各种各样的聚光器可用于工作距离1**70mm。聚光器基座S1-28的工作距离为1**28mm。可为其配置各种聚光镜头，旋出可获得低放大倍率。S70聚光器基座配有固定的聚光器头，工作距离为70mm。

长时间观察

下图所示系统(包括DMI6000 B倒置显微镜，DFC350FX冷CCD和AF6000荧光专业软件) 是长时间活细胞观测的*佳选择。

Leica DMI6000B：

l齐焦管理系统在任何时候都能保证获得清晰锐利的图像－即使是在改变放大倍率之后。

l自动化荧光路支持全遥控。

lIFW 与内置光闸一道，保证在使用荧光方法时能快速改变波长。

l可将大型CCD连接到底部端口。

附件：

lCO2 孵育室(S 或SM) 可装配加热插件。

lCTI 控制系统控制CO2 的供给。

l温控单元。

Leica DFC350FX冷CCD：

lFireWire快速图像输出。

l适用于荧光的单色高分辨率冷CCD。

Leica AF6000：

l用于Tim-lap的专用软件，并可制作AVI电影。

l共定位分析及运动轨迹分析模块。

lMark and Find 功能模块。

智能成像－只需按动一个按钮

需于您特有的显微镜

DMI 系列为您提供了7**11个可自由设置的按钮，您可将这些按钮设置成常用的*重要的功能。一台*适合您使用的显微镜就这样诞生了。

一劳永逸

毫无疑问，Leica DMI6000 B的电动Z聚焦及其齐焦功能是其功能亮点。物镜套件的设计，可确保各个物镜的焦平面一直处在同一个Z平面上。不过，制造公差会产生微小的偏差。因而有**要在更换物镜后校正焦点。DMI6000 B的齐焦功能可以对不同的焦平面进行补偿。另外，会自动保存和复原焦平面和附加的较低平面。

目之所及，了然于胸

精心构造的图像显示使用户一目了然。即使在使用大型人工气候室时，也能一览无余。您随时可以查看显微镜的当前状态。

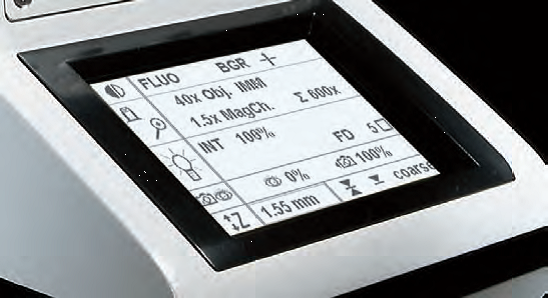

状态显示

所有显微镜设置一目了然：当前的对比度方法、所选择的放大倍率、照明参数和摄像机端口以及焦平面信息都可显示。

自由设定

其中4个可自由编程的按钮位于显微镜的左手边。仪器右侧的三个附加按钮和SmartMove* 遥控组件上的四个按钮使选择范围更为**。对于按照客户要求进行了**配置的显微镜，这些按钮中的每一个都能够不受限制地进行编程。

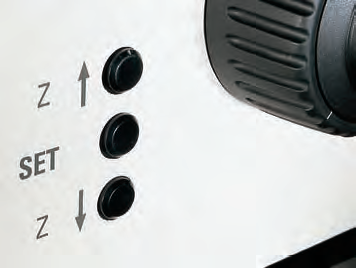

调焦管理系统*

调焦管理系统位于显微镜的右手边，可以记录、删除和移动到两个焦平面。除了存储焦平面外，还可以存储更低的平面，以确保即使是在载物台设置复杂的情况下物镜变换的可靠性。

经验和创新－创建高清晰图像的艺术

不同的样本有不同的解决方法－新型DIC

传统的DIC中清晰度反差效果是一对矛盾。特别是当观测特别厚或特别薄的标本时，这种效果更为明显。对于这种情况，徕卡显微系统有限公司提供了专门的棱镜组合：棱镜C用于普通厚度，C1用于特别厚的标本，C2用于特别薄的标本。

Leica DIC的创新：它是**台也是**一台全电动、全自动的DIC。选好物镜后，显微镜会自动启用正确的棱镜、偏光竟镜和检偏镜组合。

DIC微调也是电动的。显微镜存储每只物镜的微调结果，并自动复原。这简直是设置DIC*快、*可靠的途径。

方便无比的内置IMC

浮雕相衬(霍夫曼)

出瞳界面的可开放性创造了显微镜的又一个神话。用明场物镜就可以达到优质的IMC 浮雕相衬(霍夫曼) 效果，即减轻了费用，又方便了操作，真可谓是一箭双雕的好功能。

相衬配置的新选择

如果能够以明场物镜实现相衬功能，又何须购买相衬专用目镜呢？利用开放式出瞳界面实现相衬功能是显微镜设计的又一次革命，有了IPH 相衬用户可以使用明场物镜实现相衬效果。

不同微分干涉(DIC) 棱镜位置下记录的线虫。图像来源：法国Strasbourg (斯特拉斯堡) 的遗传与分子细胞生物学研究所(IGBMC)

经验和创新－创建高清晰图像的艺术

**荧光技术

l荧光光强调节

l快速荧光激发转换

l电动荧光平衡

果蝇的眼睛－ FITC、CY3、DAPI、BGR

暗如黑夜

高速光闸对于荧光样本保护是非常重要的。Leica DMI显微镜具有双保险的2个内置光闸。系统自动启用离光路*近的光闸。在不超过0.1秒的时间内**荧光激发。

色彩丰富

现代荧光显微技术要求同一时间的多通道荧光观察。DMI6000B突破了传统显微镜需要多滤块做多通道荧光观察的限制。它采用的超速转换轮实现快速激发转换，并能分离所有GFP和其它常用荧光探针。发射荧光转换小于0.05秒。

多通道荧光平衡

多重荧光激发平衡系统集成在Leica DMI系列中，用户可以直接通过显微镜平衡不同荧光亮度。多重荧光激发系统是电动的，从红色或绿色激发光开始分16个级别平衡亮度。设置可以被保存，无论何时需要都能够被恢复。

杂光陷阱技术

更黑暗的背景会产生更明亮的荧光。多频带荧光滤块含有表面高度抛光且反射低的黑色玻璃，这种玻璃可以吸收不需要的杂散光，从而得到**的黑色背景。

荧光飘移技术

徕卡的荧光滤块独有的荧光零像素移位技术，在使用多激发光观察标本时，可以从硬件上防止图像漂移，保证令您可以正确地叠加图像。这对于共定位应用非常重要。

荧光观察

荧光火细胞观察是倒置显微镜非常重要的应用。LeicaDMI6000 B 倒置显微镜+ DFC350 FX 冷CCD + AF6000 荧光软件是荧光活细胞观察的*佳组合。

Leica DMI4000B：

l自动化荧光系统支持全遥控。

l6 位荧光滤块转换器为多通道荧光观察提供了足够空间。

l自动荧光照明强度管理系统对激发光强度进行调节，以便有效地

保护标本。

lIFW 可在几十毫秒内改变激发光波长。

l内置光闸可靠地防止标本淬灭。

l多重荧光激发平衡系统可以调整多种激发光的强度。

l零像素移位技术保证使多通道荧光的准确叠加，这使软件修补成为多余。

Leica DFC350FX：

lFireWire 线保证快速图像数据传递。

l单色冷CCD保证*佳荧光清晰度。

Leica AF6000软件

l该软件可以控制和驱动显微镜和Leica CCD。

l通俗易懂，操作方便，带中文版。

l各种应用模块使其功能更加强大。

眼光独到－新一代荧光

如何使一流的产品更加**？答案是研究*微小的细节。Leica DMI显微镜的荧光系统在专家的精心设计下有了更高的透过率，更平的视场和更高的灵敏度。荧光系统的每一个光学元件都进行了研究和优化。结果获得了光学性能出类拔萃的荧光系统。

再添助力

Leica DMI系列可以同时装有*多6个荧光滤块－这对于大多数研究工作都绰绰有余。荧光滤块的更换易如反掌，不需要任何工具就可以将滤块拆掉或装上。此外，荧光滤块转换**快速－不到0.2秒－将荧光滤块定位在光束路径中。

一目了然

所有荧光系统参数都显示在显示屏上，并可以通过操作面板直接控制。

功能扩展

新型荧光轴的直径为1 英寸。因此非常适合外围设备扩展，如光闸或外部滤光轮。不言而喻，这款设备可以通过徕卡软件解决方案进行控制。

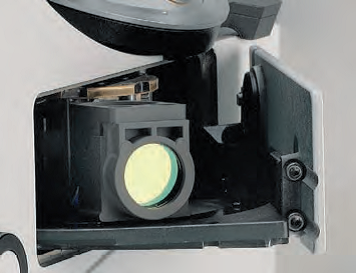

快速更换滤块

处于开放状态的6位荧光转盘。通过按钮可以轻松地将荧光滤块转盘打开，并安装或拆卸荧光滤块。

控制器设计清晰明了

*重要的荧光功能都集合在面板上。每个荧光滤块可以直接控制。按动按钮就可以打开或关闭光闸。显示器上立刻会出现反馈信息。

系统化设计优于简单的部件叠加

徕卡显微镜－满足所有用户的需求

显微镜经常是由许多使用者共同使用的。每一个操作者都有不同的需要。有了徕卡的MUP(多用户包) 软件，您就能为每个使用者轻易创建和存储显微镜配置。

操作参数可以**恢复

同样的实验在数周或甚**数月可能会重新进行。不同标本的图像将被比较。但由于显微镜参数的变化，不可能获得完全可比的图像。徕卡的存储与复原模块却可以实现这项工作！连同图像在内，此软件会存储显微镜的全部设置。为了在相同条件下获得新的图像，按动一个按钮将会恢复旧设置－包括荧光光强设置和DIC的微调！

**的荧光分析软件

与用户合作共同开发的AF6000荧光应用软件是显微镜、CCD和用户之间的桥梁，它与徕卡数字显微镜及CCD组合成一个功能强大的荧光显微图像采集分析系统。

基本版AF6000已包括丰富的功能，可用于图像归档、量化、放大和分析，此外，多通道荧光重叠和去模糊3D 数据也包括在内。3维重建、动态分析、共定位分析及活细胞数据分析功能都作为可选模块供用户使用。

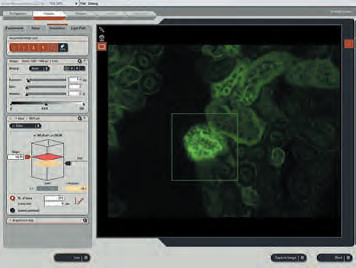

Leica AF6000 荧光图像软件

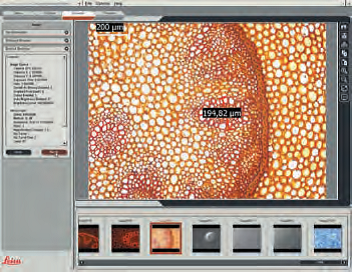

软件界面：存储与复原

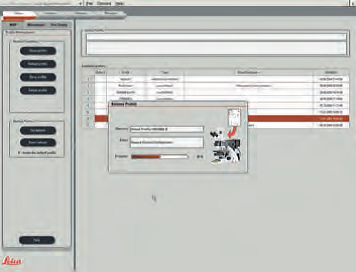

软件界面：多用户档案

用于活细胞观察的成像系统

对于需要记录、处理图像并对其存档的研究部门来说，成像系统是*基本的系统。对于这类系统，简单易用性和通用配置的适宜性具有决定意义。此处所示的系统包括Leica DMI6000 B、S-M孵育室和加热单元。我们推荐使用Leica DFC CCD，如DFC480彩色摄像机或单色DFC350FX摄像机，这些摄像机是专门为这类系统的荧光应用设计的，并推荐使用多种软件解决方案。AF6000专用于荧光应用，而IM1000专用于数据管理。经常使用不同工作流程的用户则以QWin及其宏编辑器为精良配备。

Leica DMI6000B：

l通过PC，可以完全遥控全自动荧光和透射光轴。因此，不**为了操作显微镜而进入孵育箱。

l通过SmartMove 进行遥控可以保证实验期间无振动。

l显示器位于孵育箱外部，可随时读取清晰图像。

孵育箱S-M：

l密闭孵育箱的温度可保持恒定，*高温度可高于室温17 °C。

l宽大的通风管提供*佳的通风条件。

l温度传感器可灵活安装，在气候室内可以随处安装。

lS-M是**可以容纳Eppendorf 操作器、扫描台或3 层复式工作台之类附件的气候室。

l大型入口具有符合人体结构的外形，方便对内部仪器进行操作。

系统化设计优于简单的部件叠加

加倍观察，加倍发现

一台高速活细胞CCD －一台高清晰度荧光冷CCD－和一台视频摄影机。这种配置虽然不是标准配置，但也常常被用户采用。Leica DMI 系列具有3 **4 个摄像机端口－适合任何类型CCD。电动底部端口* 是大体积CCD的理想配置。2 个侧端电动端口(左和右) 使选择更加完备。镜筒上的其它机械端口是为由于右侧装有附件而没有空间的用户开发的。您可以自由选择使用哪一个端口以及这些端口的出光率是多少。13 个不同组件组成的光学出口方案，可以组成200 多种不同的CCD出口配置，使您根据要求找到理想的解决方案。

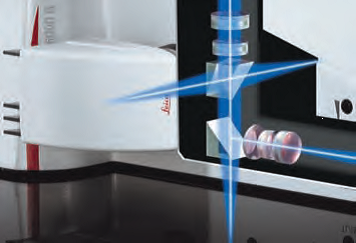

电动CCD端口

按动按钮即可聚焦

数码CCD 的自动聚焦软件。在使用Leica DFC280、DFC320或DFC480时，由于拥有自动寻找并保存焦平面的功能，用户将获益匪浅。

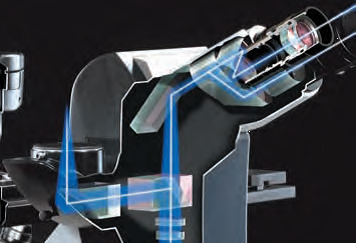

上端CCD出口

对应于所有应用的数码CCD系列

徕卡数码摄像机配有FireWire输出口，用于将图像快速传送给PC机和Macintosh计算机。从用途不一的彩色CCD，到带有制冷系统、用于高清晰度荧光图像的单色CCD，徕卡的产品包罗万象。所有数码CCD都有多种清晰度，可使用动态图像模式。

Leica DFC320彩色数码CCD

*适合细胞生长的温度控制

我们能够提供适合所有仪器的温控单元，与温度控制器相连，确保您的实验具有正确温度。从零下温度到零上60°C，各种温度应有尽有。

所有参数均能得到控制

Leica DMI当然具有**的控制设备系列。二氧化碳控制器用于保持pH值的恒定。氧气控制器调节细胞需要的O2的浓度。还可以使用温度调整器，它的功能是维持所需要的任何生理温度。

环境控制，设计周详

标本要求采用特定的实验。通过Leica DMI系列，我们向用户全盘奉上各种环境控制设施。可供选购的孵育室尺寸繁多－小**仅可容纳一个培养皿，大**可以包围整个显微镜。

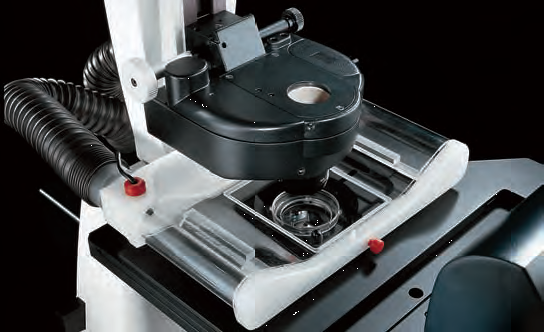

孵育器

此处所示为孵育器S，设计与培养皿和玻璃载玻片配合使用。透明孵育器盖放在加热插入件或加热载物台上。玻璃插入件集成在盖罩上，以便在DIC对比度下进行观察。

关于各种载物台、加热和冷却插入件以及控制仪器的详细描述，请参见徕

卡显微系统有限公司单独的手册“如何在载物台上操作”。订单号：914352

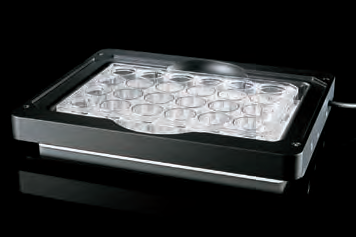

加热和冷却插入件

实际上，徕卡显微系统有限公司品种众多的加热和冷却插入件可以满足任何用户的要求。用于培养皿、盖玻片、96 孔板以及其他容器的插入件可以安装在Leica DMI显微镜上。此处所示为加热插入件。

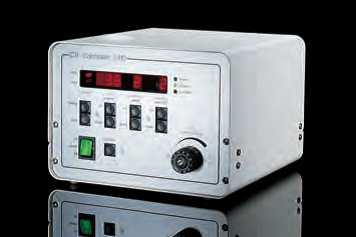

控制器

此处所示的CTI控制器3700用于控制温度和二氧化碳。

显微操作

显微操作对显微镜系统有极高的要求。以下所示的系统是一个集成式解决方案，包括配备有DFC320摄像机的Leica DMI4000 B、IM1000存档软件以及监测*佳实验条件的附件。

Leica DMI4000B：

l对比度管理系统允许在各种对比方法之间进行快速、无振动的切换。

l自动化荧光轴支持全遥控。

l具有狭长设计的显微操作载物台使得调节操纵器简单易行。

l加热插入件可保证*佳的细胞实验条件。

Leica DFC320

l摄像机有一个特征FireWire 端口，可进行快速图像传输。

Leica IM1000

l软件解决方案与用于摄像机和显微镜的驱动程序配套供货，可对整个系统进行遥控。

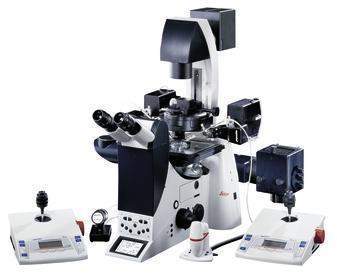

徕卡显微操纵器

l机械式操纵器直接传输动力，并且不会延迟。

如添神力

细胞显微操作属于生物医学研究常有的操作技能。机械式徕卡显微操纵器在精确度和质量方面是理想选择。除此之外，我们也提供了电动式或液压式操纵器配Leica DMI倒置显微镜使用。

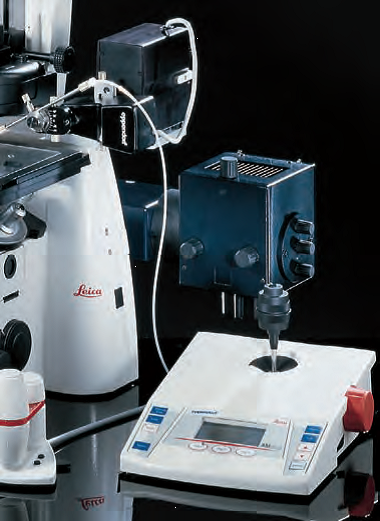

Leica AM6000* 是显微操作应用的系统解决方案。它能满足*苛刻的显微操作要求。通过与Eppendorf的密切合作，AM6000可以达到*高层次显微操作功能，使Eppendorf显微操作与Leica DMI6000 B倒置显微镜溶为一体，使显微镜操作如此容易。

* 欲知详情，请参见内容详尽的Leica AM6000 手册。

小鼠卵子染色体移动顺序(紫外线和透射光)：

a 移动前； b 吸入移动吸液管；c 移动； d 移动的结果

图像来源：法国Strasbourg (斯特拉斯堡) 的遗传与分子细胞生物学研究所(IGBMC)
