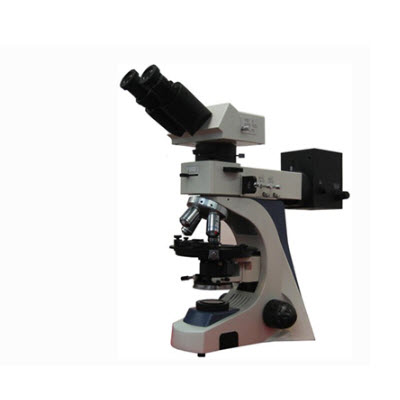

透反射材料显微镜HPL-17 ▲地质、矿产、冶金等部门和相关高等院校、地质、化工、医疗、药品等领域的研究与检验专用设备。作单偏光观察，正交偏光观察，锥光观察以及显微摄影 ▲偏光分析器：位于分析内的检偏器可180°自由旋转，游标精度为6'/格，带检偏镜锁紧装置。锥光观察和偏光观察能够自由转换。锥光观察能够自由调焦，使得锥光图像更加清晰。 |
HPL-17透反射材料显微镜配置表 |
设备名称 | 名称 |
放大倍数 | 光学放大：40-600倍系统放大：50-2400倍 |
机架 | 整体压铸而成，机身结构更加稳定。**散热系统。 |
无穷远色差独立校正光学系统。 |
低位同轴粗微动调焦机构，粗微动手轮高度可调,微调格值0.002mm。 |
AC85V-230V，50/60Hz |
三目头 | 自动补偿铰链式三筒目镜组瞳距:50-75mm，倾斜30度，可进行**透光摄影，(分光比20:80) |
目镜 | 高眼点平场目镜:10X/φ22mm |
平场分划目镜:10X/φ20mm |
偏光物镜 | 无穷远无应力平场物镜 PL4X/0.10 |
无穷远无应力平场物镜 PL10X/0.25 |
无穷远无应力平场物镜 PL20X/0.40 |
无穷远无应力平场物镜 PL40X/0.65(弹簧S) |
无穷远无应力平场物镜 PL60X/0.80(弹簧S) |
偏光分析器 | 内置检偏镜180°可调，自由旋转，游标精度为6'/格，带检偏镜锁紧装置 |
内置推拉式勃氏镜，中心可调，方便干涉观察， |
锥光观察和偏光观察能够自由转换，锥光观察能够自由调焦 |
补偿器插口，并配有λ片、1/4λ片及石英楔子补偿器 |
空插片 |
偏光聚光镜（起偏镜） | N. A.1.25摇摆式阿贝聚光镜带可变光栏，中心可调，双导柱定位滑动，起偏镜360°可调，带有0°、45°、90°、135°、180°、225°、270°、315°共八档刻度 |
照明系统 | 透射系统：AC85V-230V自适应式宽电压，12V30W卤素灯，亮度连续可调，，蓝、黄、绿、磨砂滤色片组，阿贝聚光镜：NA.1.25可上下升降，带视场光栏调节 |
反射系统：AC85V-230V自适应式宽电压，12V30W卤素灯，亮度连续可调，插入式起偏镜，起偏镜360°可旋转，带有0°、90°、180°、270°共四档刻度调节和微动游标，蓝、黄、绿、磨砂滤色片组， |
载物台 | 偏光旋转载物台，直径Φ172mm , 格值1°，精度6''，360°等分刻度，中心可调,带锁紧装置（可配十字移动尺） |
调焦机构 | 粗微动同轴，带有粗调松紧调节装置，高度上下可调，粗动行程：20mm，微动精度：0.002mm，带锁紧和限位装置 |
压片夹 | 压片组件 |
移动尺 | 偏光移动尺 |
转换器 | 内定位内倾式五孔可调中心转换器，带物镜中心调节扳手，调节方便快捷 |
补偿器 | 四分之一波长补偿器（云母试板，光程差137nm） |
全波长补偿器（石膏试板，光程差530nm） |
石英补偿器，可连续产生Ⅰ-Ⅳ级干涉色 |
摄影接口 | 1X摄像接筒(C接口) |
滤色片 | 蓝色滤色片 |
绿色滤色片 |
黄色滤色片 |
中性滤色片 |
保险丝 | 250V/3.1** Φ5X20 保险丝管 |
灯泡 | 12V30W卤素灯泡 |
12V30W卤素灯泡 |
防尘罩 | 防尘罩 |
说明书 | HPL-85说明书 |
电源线 | 3C认证电源线 |
包装 | 泡沫上盖 |
泡沫底座 |
系统组成 | 电脑型（HPL-17C）： 1、材料显微镜 2、适配镜 3、高清摄像器4、计算机 |
数码型（HPL-17D）： 1、材料显微镜 2、数码适配镜 3、数码相机 |
