仪器特点

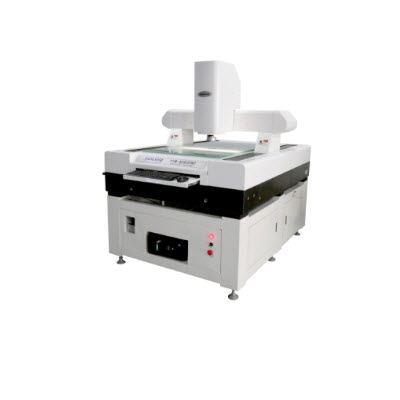

◆采用移动桥式结构设计，空间宽阔，适合大尺寸产品测量。
◆采用山东济南青“00”级花岗石底座、横梁，保证机械系统极高的稳定性。
◆台湾高精密研磨级滚珠丝杆和高精密直线导轨，保证仪器极高的机械精度。
◆日本松下高性能伺服电机，全闭环控制，全自动三轴CNC控制系统，高精度、高速度、高稳定**地控制平台移动。
◆原装英国Renishaw 1μm金属反射式光栅尺，保证与机体一致的热膨胀系数，提升检测精度。
◆程控式6环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
◆视频线接头加压处理，长期传输图像稳定、无雪花等异常。
◆简单的编程功能，设置自动测量任务，使批量、重复测量工作更为**、轻松。
◆配备工业自动化手持式摇杆，更加方便控制与编程操作。
◆功能强大的专业测量软件，完善的测量功能为用户提供了**的测量解决方案。
◆可实现Z轴非接触式影像精确测高和平面度测量，可加装接触式侧头。
应用领域
广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。
技术参数
仪器型号 | YVM-6050CNC | YVM-8060CNC | YVM-12080CNC | YVM-150120CNC | YVM-200150CNC |
测量行程(mm) | 600x500x200 | 800x600x200 | 1200x800x200 | 1500x1200x200 | 2000x1500x200 |
外观尺寸（mm） | 1300x1220x1500 | 1400x2000x1500 | 1600x2200x1500 | 2200x2600x1500 | 2500x3000x1500 |
仪器重量（kg） | 1350 | 1800 | 2100 | 2500 | 2800 |
玻璃承重（kg） | 30 |
光栅尺分辨率 | 1μm |
测量精度 | X，Y :(3+L/200)μm，Z:(5+L/200)μm |
重复精度 | 3μm |
电机 | 松下伺服电机 |
测量软件 | YR-CNC |
CCD | 工业级高清晰彩色摄像机 |
镜头 | 0.7～4.5X高清晰卡位变倍镜头 |
放大倍率 | 34～220X |
工作距离 | 92mm |
表面光源 | 6环8区程控光源，各分区独立操控,亮度可调 |
轮廓底光 | 平行光路设计，无极连续可调LED冷光源 |
导轨 | 台湾制高精密线性导轨 |
操作方式 | 程序控制+摇杆 |
电源 | 220V（AC） 50HZ |
