仪器特点

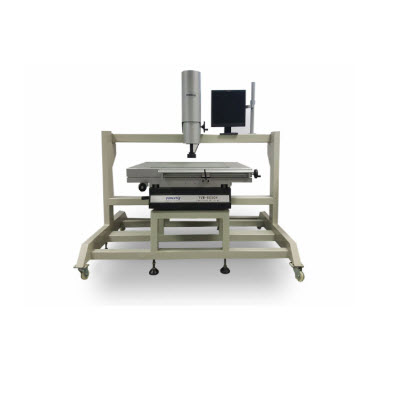

◆龙门架式大行程影像测量仪，空间宽阔，适合大尺寸产品测量。
◆采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。
◆采用高精密V型导轨，保证仪器极高的机械精度和稳定性。
◆采用高牌号铸铁工作台，经过严格人工时效，保证导轨安装稳定性和韧性。
◆程控式3环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
◆1/3〃高分辨率彩色CCD 600TV线，确保高品质测量画面。
◆可实现Z轴非接触式影像精确测高和平面度测量，可加装接触式侧头。
◆高精度玻璃光栅尺，分辨率为1μm，读数稳定可靠，精度高。
应用领域
主要应用于PCB板、大型LCD、大型塑胶外壳、大型模具、大型丝网印刷网板、大型TPTTO丝路和太阳能面板等行业的检测和设计开发。
技术参数
仪器型号 | YVM-6050H | YVM-8060H |
测量行程（mm） | 600x500x200 | 800x600x200 |
外形尺寸（mm） | 1800x1250x1500 | 1900x1350x1500 |
仪器重量（kg） | 700 | 900 |
玻璃承重（kg） | 30 |
测量精度 | X,Y:（3+L/200）μm Z:（5+L/200）μm |
重复精度 | 3μm |
光栅尺分辨率 | 0.001mm |
CCD | 1/3"高分辨率彩色摄像机 |
镜头 | 0.7～4.5X高清晰手动卡位变倍镜头 |
放大倍率 | 34～220X |
工作距离 | 92mm |
测量软件 | YR-YCSPC |
表面光 | 3环8区表面环形LED冷光源，亮度可调 |
轮廓光 | 平行光路设计，无极连续可调LED冷光源 |
导轨 | 高精密V型导轨 |
电源 | 220V（AC） 50Hz |
