仪器特点

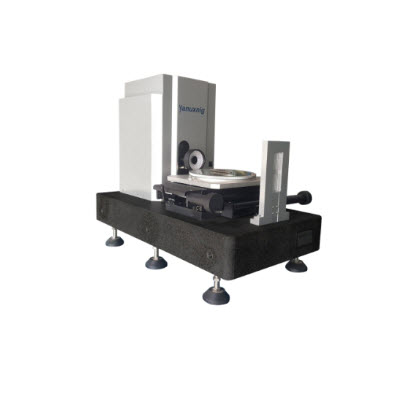

◆采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。
◆采用高精密V型导轨，保证仪器极高的机械精度和稳定性。
◆采用高牌号铸铁工作台，经过严格人工时效，保证导轨安装稳定性和韧性。
◆程控式6环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
◆1/3〃高分辨率彩色CCD 600TV线，确保高品质测量画面。
◆高精度玻璃光栅尺，分辨率为1μm，读数稳定可靠，精度高。
◆本仪器可取代卧式投影仪的功能，它广泛应用于检测各种形状复杂工件的轮廓和表面形状，如样板、冲压件、凸轮，成形铣刀等各种工具和零件，是计量室和生产车间不可缺少的一种计量检定设备。
应用领域
适用于CNC铣刀、丝锥、钻头等，方便测量刀具的前角、后角、螺旋角、齿隙角、槽前角、牙型角等专用刀具角度，还可以进行基本几何测量（圆直径、长度、刃宽、芯厚、丝锥大径、底径、粗糙度等）。
技术参数
仪器型号 | YVM-2010W | YVM-3020W |
测量行程（mm） | 200x100x100 | 300x200x100 |
外形尺寸（mm） | 900x680x720 | 1000x780x720 |
仪器重量（kg） | 150 | 190 |
玻璃承重（kg） | 25 |
测量精度 | （3+L/200）μm |
重复精度 | 3μm |
光栅尺分辨率 | 0.001mm |
CCD | 1/3"高分辨率彩色摄像机 |
镜头 | 0.7～4.5X高清晰手动卡位变倍镜头 |
镜头视场 | 3～18mm |
放大倍率 | 34～220X |
工作距离 | 92mm |
测量软件 | YR-YCSPC |
上光源 | 6环8区表面环形LED冷光源，亮度可调 |
下光源 | LED面光源 |
导轨 | 高精密V型导轨 |
电源 | 220V（AC） 50Hz |
