仪器特点

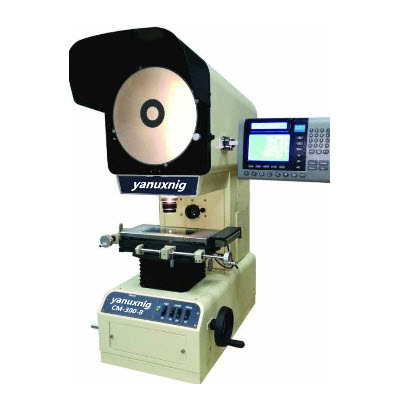

◆测量投影仪是一种光、机、电、电脑一体化的精密**光学计量仪器。
◆测量投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。
◆非球面聚光镜照明，让投影仪视场明亮均匀，减少测量误差，精度更有保证。
◆采用进口长寿命卤钨灯，满足长时间使用的要求。轴流风机双向散热，提供**扇热能力。
◆在透射光照下，轮廓测量误差小于0.08%；坐标测量示值误差可达（4+L/25）μm，L为被测长度（单位：mm）。
◆高牌号工作台，经过严格热处理时效，长期使用保证基准面不变形，导轨运行精度稳定。
◆DS600多功能数显表，可中英文转换，可做多点采样，座标旋转，点、线、距离、角度测量。
◆仪器可配备专用微型打印机和脚踏开关，数据输出的采样**方便。
应用领域
适用于以二坐标测量为目的一切应用领域。本仪器能**地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。
技术参数
仪器型号 | CM-300-B | CM-300-E |
工作台 | X，Y轴测量行程（mm） | 150x50 | 200x100 |
Z轴调焦行程（mm） | 90 | 90 |
金属台面尺寸（mm） | 340x152 | 390x206 |
外形尺寸（mm） | 380x694x1058 | 430x754x1058 |
仪器重量（kg） | 135 | 160 |
玻璃台承重（kg） | 5 |
测量精度 | （4+L/25）μm |
光栅尺分辨率 | 0.001mm |
投影屏 | 投影屏尺寸 | Φ300 |
投影屏旋转范围 | 0～360° |
旋转角度数显解析度 | 1′ |
旋转角度准确度 | 6′ |
物镜 | 物镜放大倍数 | 10X（标配） | 20X（选购） | 50X（选购） | 100X（选购） |
物方线视场（mm） | Φ30 | Φ15 | Φ6 | Φ3 |
物方工作距离（mm） | 75 | 69 | 44 | 26 |
照明系统 | 透射照明：12V 100W卤钨灯 |
反射照明：24V 150W卤钨灯 |
数据处理系统 | DS600多功能数显表，可中英文装换，可做多点采样 坐标旋转，点、线、距离、角度测量 |
冷却方式 | 强制风冷（2个轴流风扇） |
电源 | 110/220V（AC），50/60HZ |
