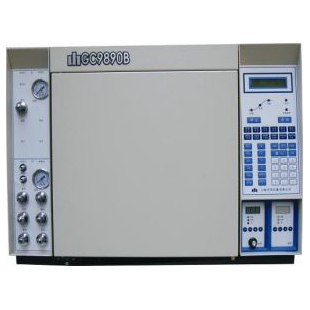

GC-9890BD型变压器油分析气相色谱仪完全满足GB/T 17623-1998《绝缘油中溶解气体组
分含量的气相色谱测定法》、中华人民共和国电力行业标准GB/T 7252-2001《变压器油中溶解
气体分析和判断导则》,广泛吸收国内外同类仪器的优点而创新设计的多用途气相色谱仪。仪器采
用双柱并联分流柱系统，具有热导和双氢焰三检测器及转化炉，能一次进样实现油中溶解气体组分
的全分析。仪器主要应用于电力系统充油电气设备内部故障检测，仪器兼有一机多用功能，可用于
六氟化硫杂质分析，氢冷发电机冷却介质分析，锅炉烟气分析，天然气分析和环境检测分析等。
另外，还广泛应用于石油.化工.矿山等系统的气体分析。
主要性能特点：采用美国（惠普）公司HP5890技术，主集成电路板采用美国AD公司芯片，
控温精度高，抗电压波动干扰能力**，每一路温控都是独立控制，不受其他加热区故障的影响。
1. 采用微机控制，键盘设定，液晶显示，有随即记忆功能。
2. 检测器的信号，加热器的数值，加热炉温度，流量传感器读数或储存的柱补偿基线的信
号都可以分配到一个模拟的输出通道。
3. 主机检测及故障诊断，断电保护储存的实验数据，秒表和运转定时器，键盘锁定功能。
4. 美国惠普公司专利氢火焰离子化（FID）检测器容易拆卸和安装，便于清洁或更换喷嘴
（不锈钢金属喷嘴），操作简单；输入信号可进行对数放大，减少了干扰，灵敏度高，
线性好，量程宽。可安装美国HP-5890气相色谱仪微型热导检测器，实现完全对接。
5. 高性能热导（TCD）检测器配有断气保护装置采用高阻值进口莱钨丝及镍转化器，
检出能力完全满足电力部对变压器油中气体组分含量的测定及环保监测对微量CO，CO2检测。
6. 一次进样，采用二次分流柱系统，分析速度快，重现性好。
7. 双氢焰设计，使低含量的烃类和高含量的CO，CO2分别检测，避免相互干扰，
提高了检测灵敏度。
8. 电力系统色谱数据工作站，双通道采集，绝缘油专用软件，双图合并自动计
算总烃三比值。
9.采用新型柱填料，双柱温流程，使C2H2检出时间提前，灵敏度提高，分析周期缩短。
10. 测定组分：TCD：H2，O2
FID I：CH4，C2H2。C2H4，C2H6
FID II：CO，CH4，CO2
主要技术指标：
1. 柱室温度：室温+5℃~400℃，控温精度±0.05℃
2. 检测室温度：室温+15℃~400℃，控温精度±0.05℃
3. 转化炉温度：室温+15℃~360℃，控温精度±0.1℃
4. TCD灵敏度，对H2的*小检测浓度<5ppm
5. FID检测限
对C2H2的*小检测浓度<0.1ppm；对CO，CO2的*小检测浓度<2ppm
6．电源条件：220V±10%，50±0.5HZ
7．功率：约2kw
检测器系统
1、 氢火焰离子检测器（FID）：
容易拆卸和安装,便于清洁或更换喷嘴, 操作简单；输入信号可进行对数放大,
减少了干扰，灵敏度高，线性好，量程宽。
敏感度：A型 Mt≤5×10-12 g/s（正十六烷）
基线噪声：≤ 6×10-12 A/H
线性范围：≥105
稳定时间： ＜ 0.5h
2、 热导检测器（TCD）：
灵敏度 ：≥4000mv?ml/mg（正十六烷）
基线噪音：≤30μv（载气为99.999的氦气）
稳定时间：A型〈1.5h 断气保护
