型号说明：
型号
特点
7ISW501 / 7ISU501
出、入口垂直分布单色仪，出口安装狭缝
7ISW502 / 7ISU502
出、入口平行分布单色仪，出口安装狭缝
7ISW503 / 7ISU503
双出口单色仪，均安装狭缝，手动切换
7ISW504 / 7ISU504
双出口单色仪，均安装狭缝，电动切换
7ISW5051 / 7ISU5051
出、入口垂直分布光谱仪，垂直出口安装CCD

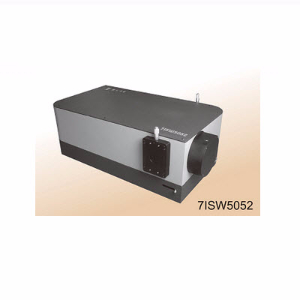

7ISW5052 / 7ISU5052
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换
7ISW5053 / 7ISU5053
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换
基本参数：
焦距(Focal Length)
500mm
F/#
F/8
杂散光(Stray Light)
5×10-4
*小步距(Minimum Step)
0.0023nm
光栅名称（Grating Name）
光栅S55x55x6
光栅有效使用面积(Grating Size)
55mm×55mm
标准配置光栅参数
(Standard 3 Gratings)
7OG1200-300（1200g/mm,λp=300nm）
7OG600-750（600g/mm,λp=750nm）
7OG300-1250（300g/mm,λp=1250nm）
狭缝有效尺寸(Slits Size)
刃口10μm自动保护，宽10μm-3mm可调，高14mm
外形尺寸(Size)
L560mm×W320mm×H204mm
重量(Weight)
22kg
7ISW50 / 7ISU50系列单色仪/光谱仪光栅与技术指标对照表
光栅型号
线色散(nm/mm)
准确度
（nm）
重复性
分辨率
理论光谱
范围(nm)
机械光谱
7OG2400-250
0.8
0.1
0.05
0.03
185-500
0-550
7OG1800-250
1.1
0.15
0.08
0.04
0-730
7OG1800-500
330-730
7OG1200-250
1.7
0.2
0-1100
7OG1200-300
200-600
7OG1200-500
330-1000
7OG600-500
3.4
0.4
0-2200
7OG600-750
500-1500
7OG600-1000
660-2000
7OG600-1250
830-2200
7OG300-500
6.8
0-4400
7OG300-1250
830-2500
7OG300-1800
1200-3600
7OG300-3000
2000-4400
7OG150-4000
13.6
1.6
2600-8000
0-8800
7OG66-DB
30.6
3.7
1.8
0.9
2500-25000
0-20000
7OG50-12000
41
5
2.5
1.2
8000-24000
0-26400
