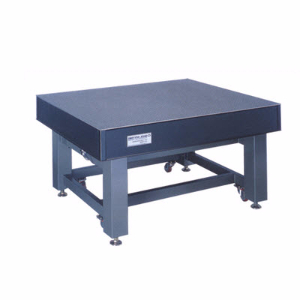

气浮隔振光学平台 DVIO-I

说明：

    DVIO-I系列为韩国DAELLL（大一）株式会社生产的气浮隔振式光学平台，由台面和支撑两部分组成。

    台面采用真蜂窝三层夹心式结构，上台面为热变形系数很小的430高导磁镍合不锈钢，中间为真蜂窝支撑结构，底面为钢板，具有高刚性和优秀的隔振效果。台面按照25mm×25mm的孔距均布M6螺纹孔，方便安装各类位移台和调整架。每个螺纹孔下方具有独立的隔离杯密封，非常方便清洁。

气浮支撑使用高品质气囊，气室为二层结构，3个真空管水平调节阀反应灵敏，响应时间短，此外支撑腿为整体结构，并且带有滚轮。支撑腿下方有调整支架高度的结构，台面高度调整机构也非常方便灵活。

    DVIO-I型光学平台在同类平台中，具有很高的性价比，适合于对隔振性能和洁净要求较高的环境中使用。

特点：

l真蜂窝结构台面，厚度100/200/300mm

l每个螺纹孔下方具有独立的隔离杯密封，非常方便清洁

l进口气浮式隔振光学平台

l隔振效果**，固有频率；

技术指标：

l固有频率：垂直：1.2~1.5Hz，水平：1.5~1.7Hz

l自动充气，自动平衡，响应时间短，平衡速度快

l工作压力：3~7Kg/cm²，空气压缩机需另配

l气浮支撑：二层结构式气室，3个水平调节阀，四或六个气囊

l台面结构：真蜂窝三层夹心结构

l台面：4.0mm厚430高导磁镍合不锈钢

l蜂巢内核：钢制蜂窝芯，钢板厚度0.25mm，每个蜂巢面积3.2cm²

l螺孔密封：每个螺孔下方没有柱形隔离杯密封，方便清洁

l底面：4.0mm厚碳钢，表面氧化处理

l边墙板：2.0mm厚碳钢，包裹高阻尼聚乙烯材料

l厚度：50/100/200/300mm可选，详见选型表

l平面度：±0.1mm/600mm×600mm

l孔距：25mm×25mm（英制孔距可选），标准产品*外边孔距平台边缘37.5mm

l孔径：M6（英制螺纹孔可选）

l台面重量：同DVIO-B

选型表：
